UHZ-510C系列側裝式磁翻柱液位計，是本公司引進、吸收國外同類產品，并加以吸收、消化、增加，按原化學工業部頒布的磁性液位計標準HG/τ21584-95研制生產的產品?？捎糜谒⒐薏?、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有安全性，它彌補了玻璃板管液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影晌不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質。側裝式磁翻柱液位計的特點是液體介質與指示器完全隔離，而且型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻柱液位計可適用于電力、石油、化工冶金、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

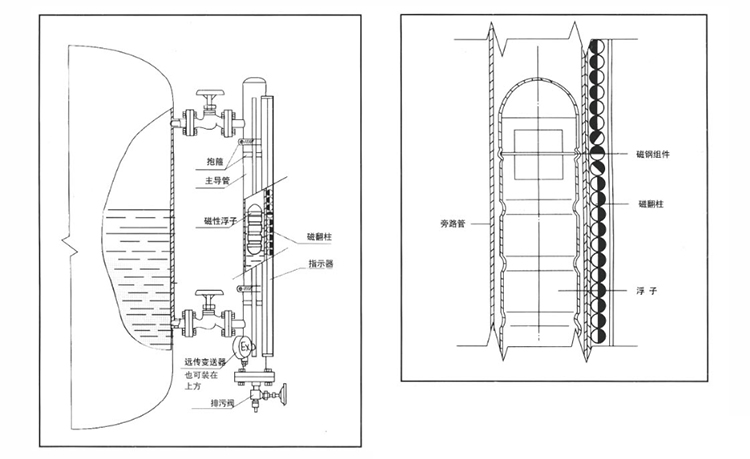

結構原理
液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器,驅動紅、白翻柱翻轉180。當液位上升時,副柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
適合容器內液體介質的液位，界位的測量。除現場指示，還可配遠傳變送器、報警開關、控制開關，檢測功能多。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受貯槽高度限制。指示機構與被測介質分開，因而怒封性好，可靠性高，使用安全。結構簡單，安全方便，維護費用低。耐腐蝕、無需電源、防爆。
概述
測量范圍：300-15000mm
準確度：±10mm±16mm
柱直徑：10mm±6mm
工作壓力：≤2.5Mpa（2.5MPa以上可另行設汁）防腐型≤0.6Mpa
介質密度：≥0.459g/cm3
介質密度差：≥0.15g/cm3測量界位
介質品度：-20℃+250℃特殊要求可達450℃
介質粘度：≤0.4Pa·S，對于粘度大的介質或濕度低時易結品的介質，可根據用用戶要求選用加熱型夾套式液位汁
環境振動：頻率≤25Hz，振幅≤0.5mm
跟隨速度：≤0.08m/s
本出廠連接法蘭尺寸：DN25，PN.0(公制管)
連按法蘭：采用化工部1998年最新布的HG20592-20635-97法蘭標準，若采用其他法蘭標準如GB、ANS、DIN等標準請用戶在定貨時注明。
對于高壓型側裝式磁性液位計連接法蘭采用HG20595-用97帶頸對輝連疫法蘭DN25、PN6.0或 PNIOMP，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。如有特殊要求可在定貨時商洽。
鋼管法蘭標準
本廠出廠的液位計連接法蘭均采用1998年2月實施的化學工業部(HG20592-20635-97)標準，本標準是在原標準HGJ44-76-91，以及HG20527-92、HG20529-92標準的基礎上，參照1S07005-1992標準和ANS、DIN標準修訂而成的。修訂后的新標準包括國際通用的歐洲和美洲兩大體系，形成一度內容完整、體系清晰、適合國情，并與國際接軌的管法蘭、墊片、緊固件標準。該標準的話用鋼管外徑由國內沿用系列擴展到國際通用系列(A)和國內沿用系列(B)。

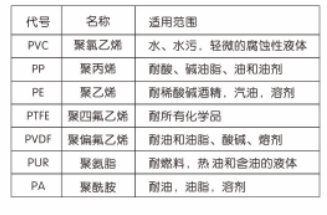

防腐型材料

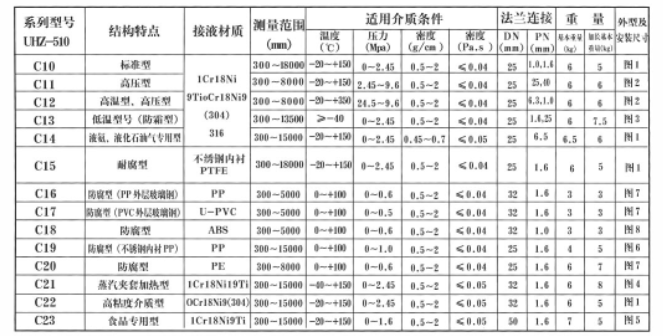

型號規格（表一）
儀表選型說明及注意事項
選型時，先按所需要對照表(一)中所列舉的主要技術參數選定系列型號后，再按表(二)選用所需配儀表及附件。
過程連接法蘭均采用化工部HG管法蘭標準制造。持殊求可在訂貨時治談。
防腐型液位計公稱壓力≤0.6MPa蒸汽夾套加熱型液位計安裝法蘭同普通型。加熱夾連接形式為G3/4'內螺紋接頭或DN20，PN1.0MPa平而法蘭，訂貨時任選。

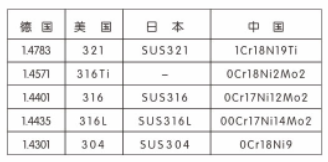

國內外常用不銹鋼材料對照表
選型舉例
(一)測量高位水箱液位，采用側裝式磁性液位計，工作壓力為常壓，介質溫度為常溫，配污閥，帶高位報警開關(有記憶功能)，配LB遠傳變送器及數字、光柱顯示調節報儀(豎式)，測量苑圖：0-2000mm選型標記：UHZ-510C1 OLHOROA-2000-1.0-D
(二)測量介質為31%鹽酸槽液位，其密度為1014g/cm3，測量范圍：0-3000接波材質為U-PNC配排活閥及低位報開關，常溫，工作壓力為0.6MPo，采用隔型接線盒
(三)選型標記：UHZ-510C17LDo08dO-3000-1014-0.6測量醋酸貯藏液位，采用側裝式汽夾套型磁性液位計，液位計低部配排活閥，配上限和下限體化控制開關，配B變送器和數字光柱顯示調節報簽儀(橫式)。接線盒采用本質安全型bICT4，測量苑圍：0-1800mm。工作壓力：-0.1MPa，工作溫度：90℃，介質密度：1.lg/cm3。選型標記：UHZ-510C21 LOWRBIB-1800-0.1。

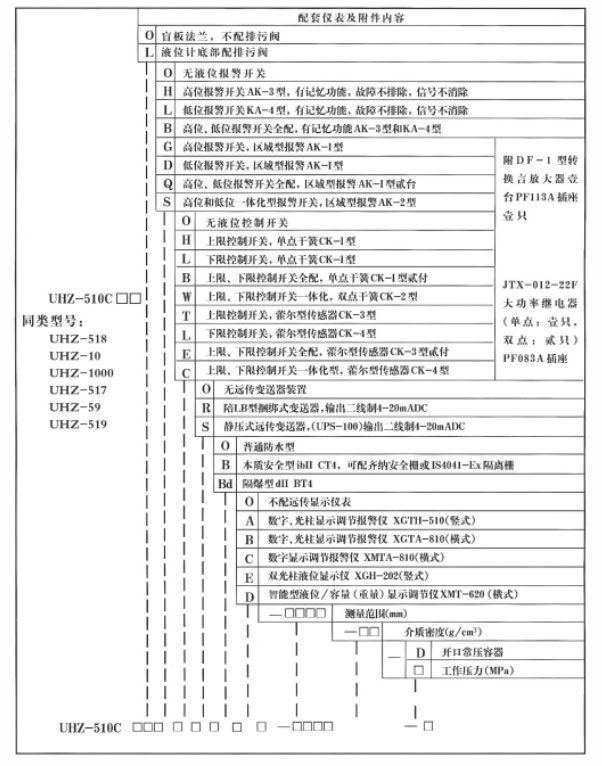

配套儀表及附件(表二)
應用須知
側裝式磁性液位計的配套儀表及附件詳細內容具體見本說明書有關章節。
側裝式磁性液位計與容器的上、下引液管間應裝有閥門，一方面為開、停表用，另一方面可給檢修液位計帶來方便。
液位計測量中心距超過3m，需要加固法蘭或耳攀做固定。

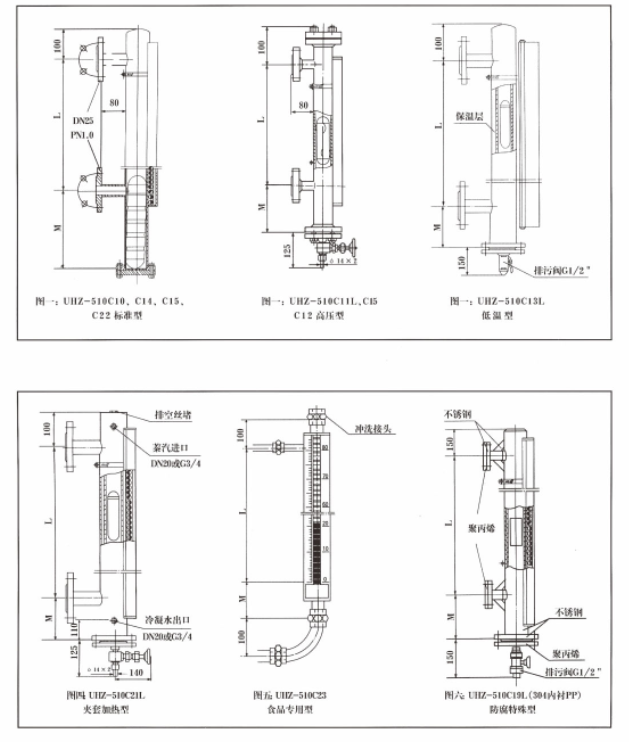

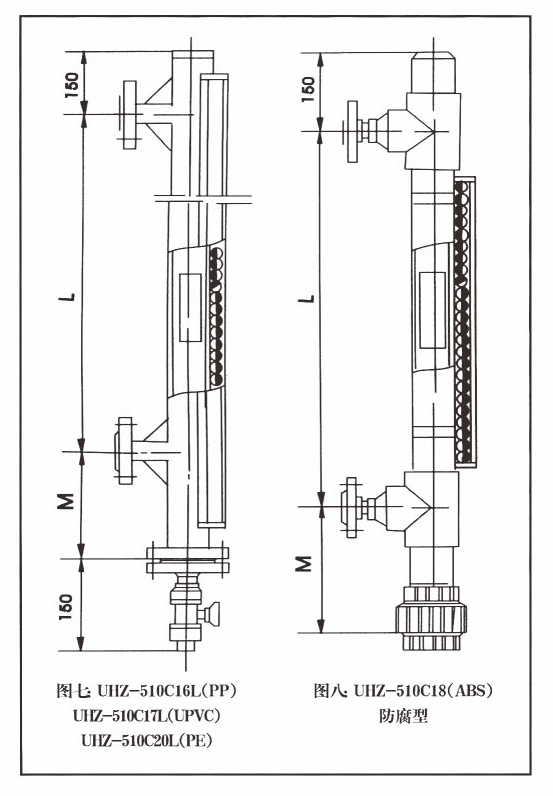

外型及安裝尺寸圖1~圖8中的"M"稱為側裝式磁性液位計的"沉筒距"，這是用戶必須了解的一個液位計基本參數中的一個重要參數。根據阿基米德定理,液位計的磁性浮子的浮力取決于磁性浮子的長度和被測液體介質密度，液體介質密度越小，磁性浮子越長，相應主導管自下引液管，至底部'沉筒距"的長度也就越長，反之就越短，為便于設計人員和用戶正確使用、安裝、維修。特列出典型液體介質客度及沉筒距對照表。可作參考。

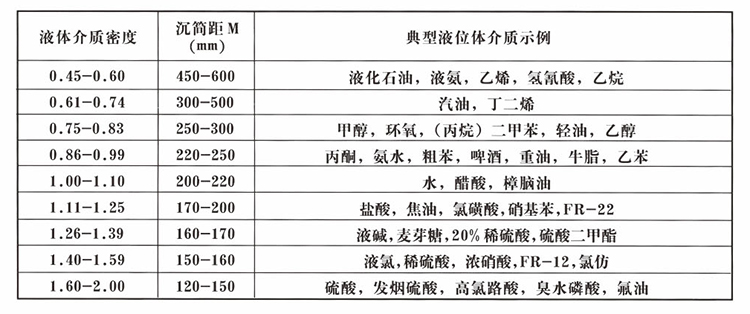

應液價密度與縱簡距對比表(參考數據)
安裝、使用和維護
液位計安裝垂直，以保障磁性浮子在主導管內上下運動自如。液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。
液位計筒體周圍不容許有磁體靠近，否則會直接影響液位計正常工作。
液位計出廠時一般不保溫，但可根據用戶需求代為保溫，如用戶自行采用拌熱管路時，選用非導磁材料。
為減少運輸中磁性浮子在主導管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在下引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。
液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一，使零位以下顯示紅色，使零位以上顯示白色。液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地進入主導管，減少液體介質帶著浮子上升，造成磁翻柱翻轉失靈或翻亂若遇此現象，可用磁鋼重新校正。
打開底法蘭悶板,裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝。
液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
根據介質情況，可定期清洗主導管，減少管內沉積物雜質。
上、下引液管法蘭

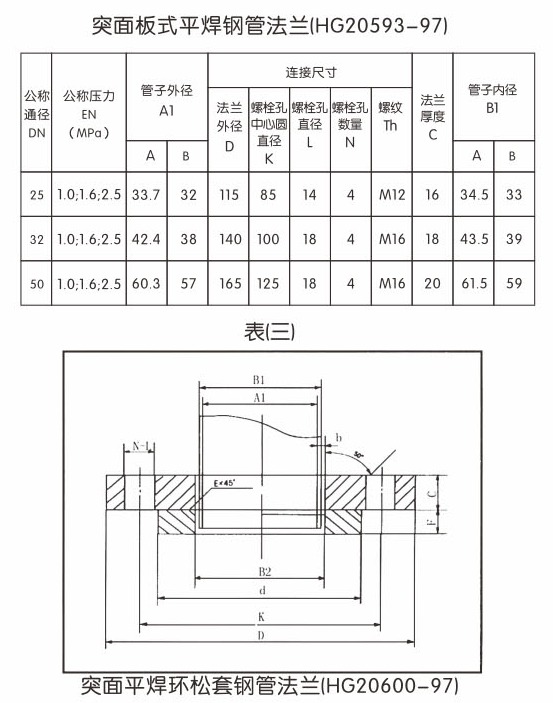

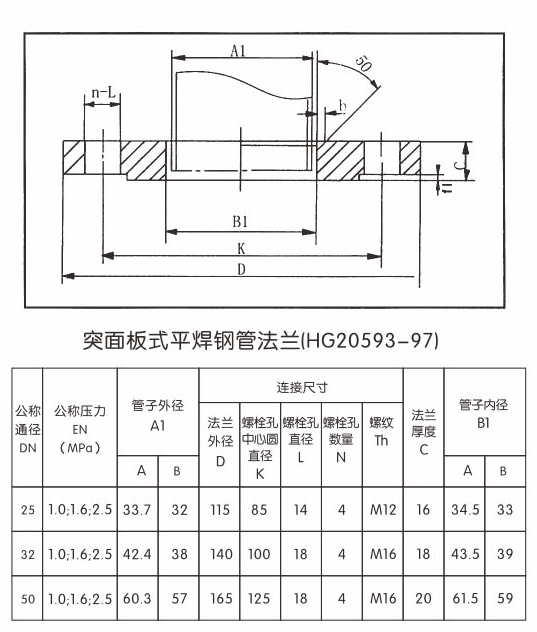

為了便于設計和使用，特列舉本廠出廠時常用的突面(RF)板式平焊鋼制管泛濫(PL)和突面(RF)平焊環松套鋼制管法蘭(PJ/PR)尺寸以供參考。
用戶設備上的配接法蘭因注意，保障制造和焊接時的行位公差,否將影響安裝和使用。

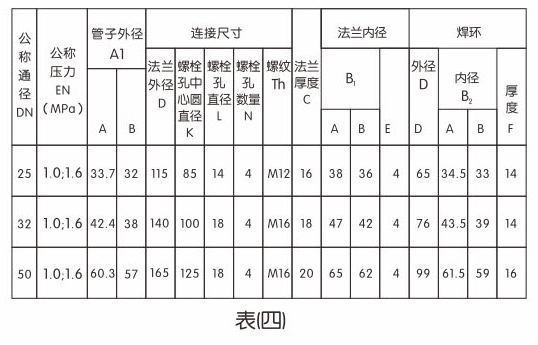

表(三)、表(四)列舉了DN25DN32DN50及PN10PN1.6的法蘭具體規格尺寸圖供參考。
表(三)、表(四)中的A、B為兩個鋼管外徑系列。
為近年來引進裝置中使用的鋼管系列,俗稱為"英制管"。
為各項工業部門使用至今的鋼管系列,俗稱為"公管制"。
